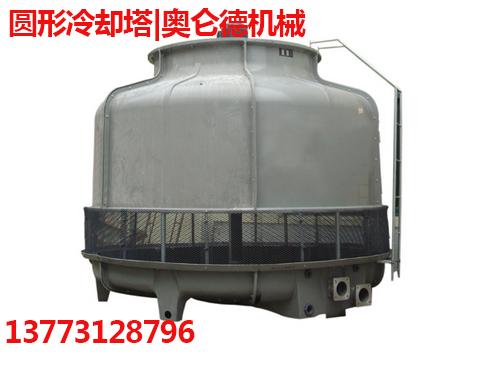

圆形冷却塔

设计特点
奥仑德LCT系列冷却塔, 系专为回收超过35℃至60℃高温之工业用冷却系统之回水(出水)可再成为冷却水而设计,该型号冷却塔,散热材采用特殊成型之PVC高级塑胶料,可抗耐高 温且冷却效率极佳,全部组件精心设计制造,结构轻盈,装用容易,省电高效,坚固耐用,维修简便,为最佳之工业用冷却水塔。
LCT外观尺寸及标准规格,基础及尺寸请参考LCT标准型。LCT水塔里面用料、配件、均为有别于普通冷却塔之特殊功能配件,配合要求可指定选用。
特殊配件:配合要求可指定选用
传动装置:◆皮带式减速机◆齿轮式减速机
自动喷头:◆铝合金材    ◆不锈钢材
中心喉管:◆热浸镀锌铁件◆不锈钢材
喷水喉管:◆热浸镀锌铁件◆不锈钢材
结构组件:◆热浸镀锌铁件◆不锈钢材
散热材:  ◆P.P.材
静音风扇:◆铝合金材
传动马达:◆全密闭式
本体水皿:◆玻璃纤维强化塑胶(FRP)材


圆形冷却塔技术参数表:


型号
Model
循环水量m³/h
Flow Rate
外形尺寸
Overall Dimension
送风装置
Fan Assembly
配管尺寸
Piping Size
噪音/DB
Noise
重量/KG
WB28℃
TWB28℃
WB27℃
TWB27℃
高度
Height
外径
Diameter
马达/HB
Motor
风扇
Fan
温水入管
Inlet
冷水出管
Outlet
补给水管
FV
净重
DRY
运行重
WET
LCT-107.28.5174010600.256704040154272197
LCT-1510.812196010600.2567040401542.578255
LCT-2014.417200012000.2567050501543.585393
LCT-2518.520229014300.577080801545123504
LCT-3021.624229014300.7577080801547142527
LCT-4028.83223601620177080801547.5161618
LCT-50364025951810297080802548282677
LCT-6043.24825952000297080802549315705
LCT-8057.664269021802117010010025524011177
LCT-1007280279021802117010010025534581237
LCT-1259010028752750314701001002554.55471402
LCT-150108120295030703147012512525566181742
LCT-17512614032003300517501251252556.56612641
LCT-200144160330033005175012512525577492712
LCT-25018020036003770517501501504057.59783518
LCT-300216240396037707.52400200200405811053650
LCT-35025228041504790102400200200405813804639
LCT-400288320415047901024002002004058.514624719
LCT-50036040052005180153000200200505923026942
LCT-600432480526055801530002502505059.525787216
LCT-700504500577066002034002502505059.5360411014
LCT-800576640582066002034002502505061380711024
LCT-1000720800592076003036003003005062468012270













1、名义制冷量是依据冷水入口温度37℃,出口温度32℃,环境温度30℃得出。
Cooling capacity reference,Inlet 15 ℃ Cold Water,Outlet 10 ℃ Cold Water,Inlet  temperature  35 ℃.
2、目录规格如有变更,怒不另行通知。
We reserve the right to make changes to the obove specification without nottification
